Product製品情報

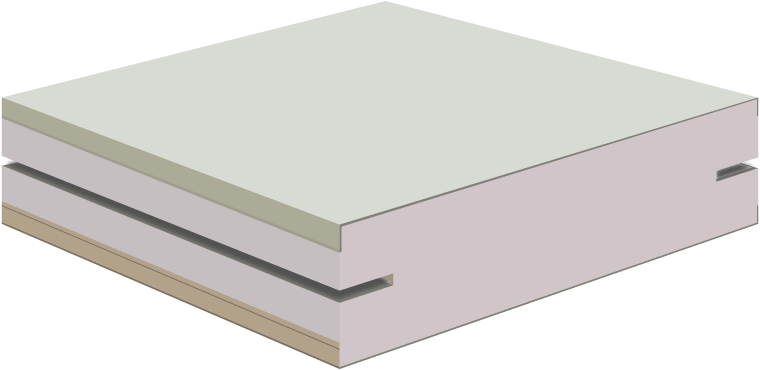

EPパネル
清潔で美しい仕上がり
使用用途は多数
EPパネルは、いっさいのフロン類・温室効果ガスを使用せず、オゾン層の保護・地球温暖化防止に有効。マテリアルリサイクルも可能な高性能断熱材を使用しています。
-
芯材はノンフロン断熱材
芯材となるポリスチレンフォームには、一切のフロン及びPRTR法対象物質を発泡剤として使用しておりません。また、ホルムアルデヒドも含まれておりません。 -
優れた断熱性・機密性
芯材となる押出法ポリスチレンフォームは優れた断熱性と低吸水性であり、更に水を通さない金属面材でサンドイッチすることにより、断熱性能の低下がほとんどありません。また、断熱材同士が直接結合していることでロスがありません。 -
作業工程・工期の短縮
簡易なジョイントを利用して組み立てます。軽量で曲げ強度に優れた長尺パネルで設計が出来るため、現場での煩雑な作業・工数が省略化でき、工期の短縮が可能です。

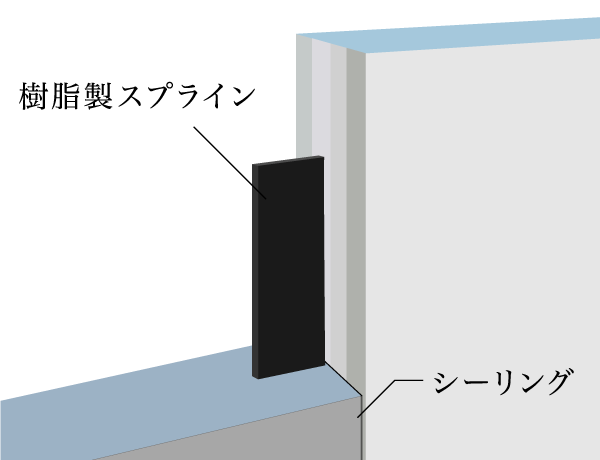

壁パネル結合部分

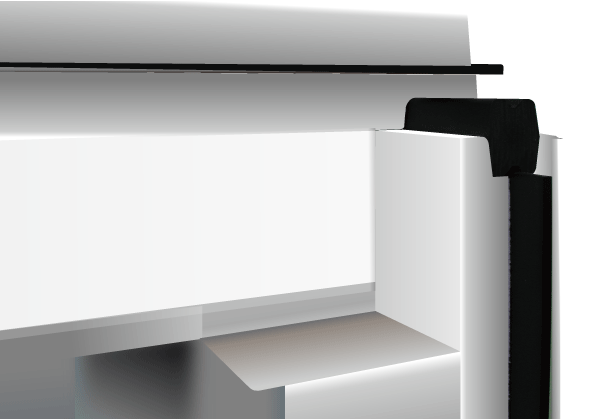

天井・壁パネル結合部分
-
リサイクル

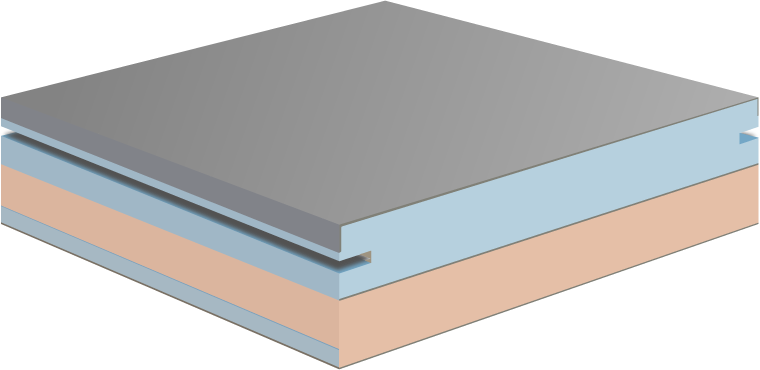

昨今の電気料金の高騰は、冷凍冷蔵倉庫のランニングコストを考える上で非常に重要なポイントとなってきています。スーパーHVパネルは、他のEU系パネルとは異なり厚いパネルの製造が可能ですので、熱損失の少ない省エネ型の冷凍冷蔵倉庫を構築することが可能となります。 -
清潔で美しい仕上がり
カラー鋼板等により、清潔で美しい仕上がりとなっています。
-
芯材はノンフロン断熱材
芯材となるポリスチレンフォームには、一切のフロン及びPRTR法対象物質を発泡剤として使用しておりません。また、ホルムアルデヒドも含まれておりません。 -
優れた断熱性・機密性
芯材となる押出法ポリスチレンフォームは優れた断熱性と低吸水性であり、更に水を通さない金属面材でサンドイッチすることにより、断熱性能の低下がほとんどありません。また、断熱材同士が直接結合していることでロスがありません。
壁パネル結合部分
-
作業工程・工期の短縮
簡易なジョイントを利用して組み立てます。軽量で曲げ強度に優れた長尺パネルで設計が出来るため、現場での煩雑な作業・工数が省略化でき、工期の短縮が可能です。 -
リサイクル
昨今の電気料金の高騰は、冷凍冷蔵倉庫のランニングコストを考える上で非常に重要なポイントとなってきています。スーパーHVパネルは、他のEU系パネルとは異なり厚いパネルの製造が可能ですので、熱損失の少ない省エネ型の冷凍冷蔵倉庫を構築することが可能となります。
天井・壁パネル結合部分
-
清潔で美しい仕上がり
カラー鋼板等により、清潔で美しい仕上がりとなっています。
-
芯材はノンフロン断熱材
芯材となるポリスチレンフォームには、一切のフロン及びPRTR法対象物質を発泡剤として使用しておりません。また、ホルムアルデヒドも含まれておりません。 -
優れた断熱性・機密性
芯材となる押出法ポリスチレンフォームは優れた断熱性と低吸水性であり、更に水を通さない金属面材でサンドイッチすることにより、断熱性能の低下がほとんどありません。また、断熱材同士が直接結合していることでロスがありません。
壁パネル結合部分 -
作業工程・工期の短縮
簡易なジョイントを利用して組み立てます。軽量で曲げ強度に優れた長尺パネルで設計が出来るため、現場での煩雑な作業・工数が省略化でき、工期の短縮が可能です。
天井・壁パネル結合部分 -
リサイクル
昨今の電気料金の高騰は、冷凍冷蔵倉庫のランニングコストを考える上で非常に重要なポイントとなってきています。スーパーHVパネルは、他のEU系パネルとは異なり厚いパネルの製造が可能ですので、熱損失の少ない省エネ型の冷凍冷蔵倉庫を構築することが可能となります。 -
清潔で美しい仕上がり
カラー鋼板等により、清潔で美しい仕上がりとなっています。
EPパネルの標準製品仕様
| 名称 | EPパネル |
|---|---|
| 表面材 | カラー鋼板 ガルバリウム鋼板 ステンレス鋼板 |
| 芯材 | 押出法ポリスチレンフォーム (JIS A 9511 B種3類) |
| 目地材 | 樹脂製スプライン |
| 目地部仕上げ | シリコンコーキング |
| 標準モジュール (パネル幅/mm) |
900 |
| パネル最大長さ (mm) |
8,000 |
EPパネルの諸物性
| 芯材厚さ(mm) | 使用温度範囲 | 平均熱貫流率 (W/m2・K) |
パネル重量 (kg/m2) |
|
|---|---|---|---|---|
| 1層貼り | 50 | 0℃以上 | 0.53 | 8.6 |
| 75 | -10℃以上 | 0.37 | 9.3 | |
| 100 | -20℃以上 | 0.28 | 10.1 | |
| 125 | -30℃以上 | 0.23 | 11.1 | |
| 2層貼り | 150 | -35℃以下(注2) | 0.19 | 11.8 |
| 175 | -35℃以下(注2) | 0.17 | 12.6 | |
| 200 | -35℃以下(注2) | 0.15 | 13.4 | |
| 3層貼り (注1) |
225 | -35℃以下(注2) | 0.13 | 14.3 |
| 250 | -35℃以下(注2) | 0.12 | 15.1 | |
| 300 | -35℃以下(注2) | 0.11 | 16.1 |
(注1)3層貼りでの使用に際しては、弊社担当へご相談ください。
(注2)-35℃以下でのご使用に際しては、弊社担当へご相談ください。
(注3)表面材にカラー鋼板を使用した場合の重量です。
性能比較
| 項目 | 単位 | 押出法ポリスチレンフォーム (JIS A 9511 XPS-B-3b) |
硬質EUフォーム (JIS A 9511 PUF-B-2.1) |
試験法 |
|---|---|---|---|---|
| 熱伝導率 | W/mk | 0.028以下 | 0.023以下 | JIS A 9511 |
| 圧縮強さ | N/cm2 | 20以上 | 15以上 | JIS A 9511 |
| 曲げ強さ | N/cm2 | 25以上 | 15以上 | JIS A 9511 |
| 吸水量 | g/100cm2 | 0.01以下 | 3.0以下 | JIS A 9511 |
| 透湿係数 (t=25mm) |
ng/m2sPa | 145以下 | 210以下 | JIS A 9511 |
| 特徴 | ・低吸水性、低透湿性 ・高機械的強度 |
・低熱伝導率 |
